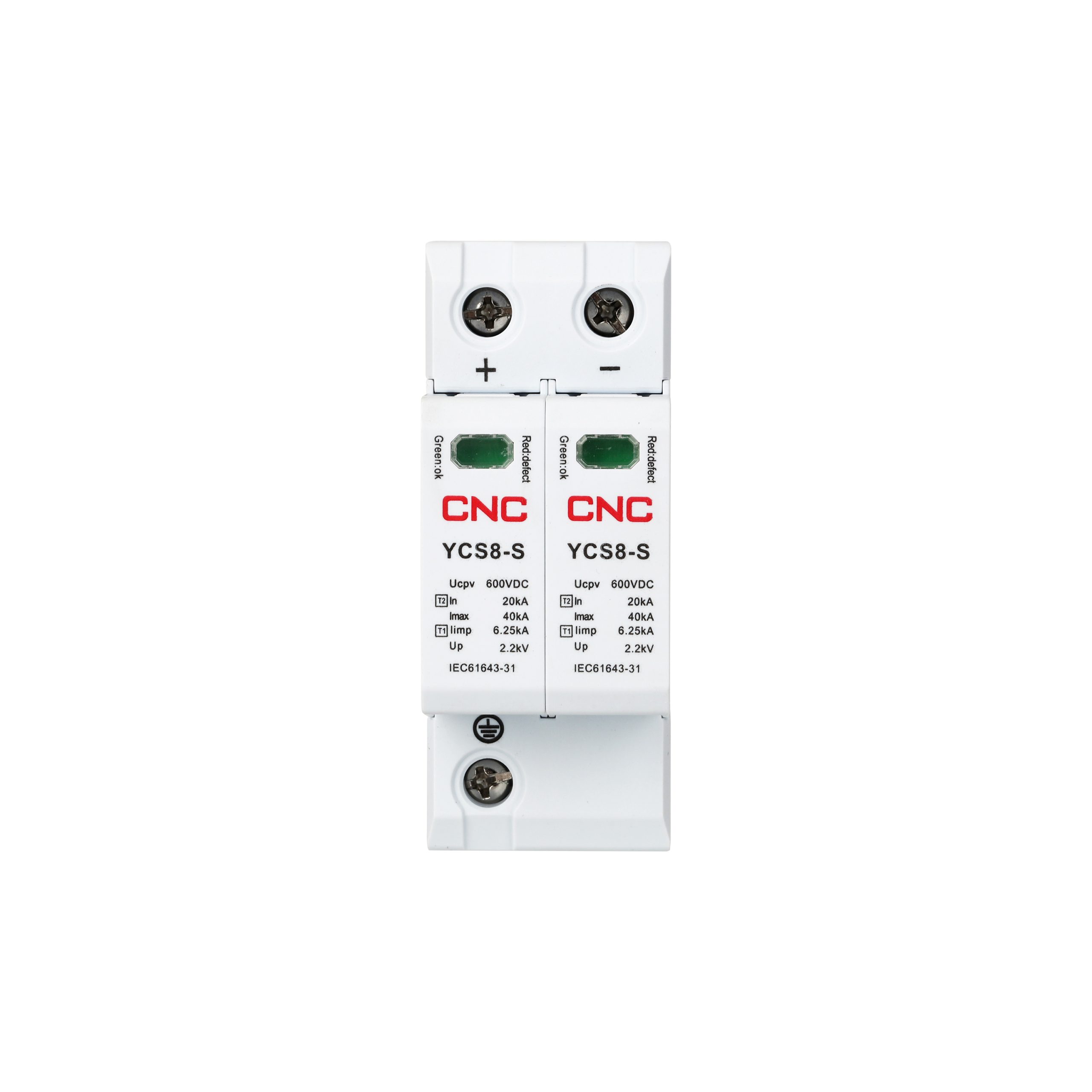

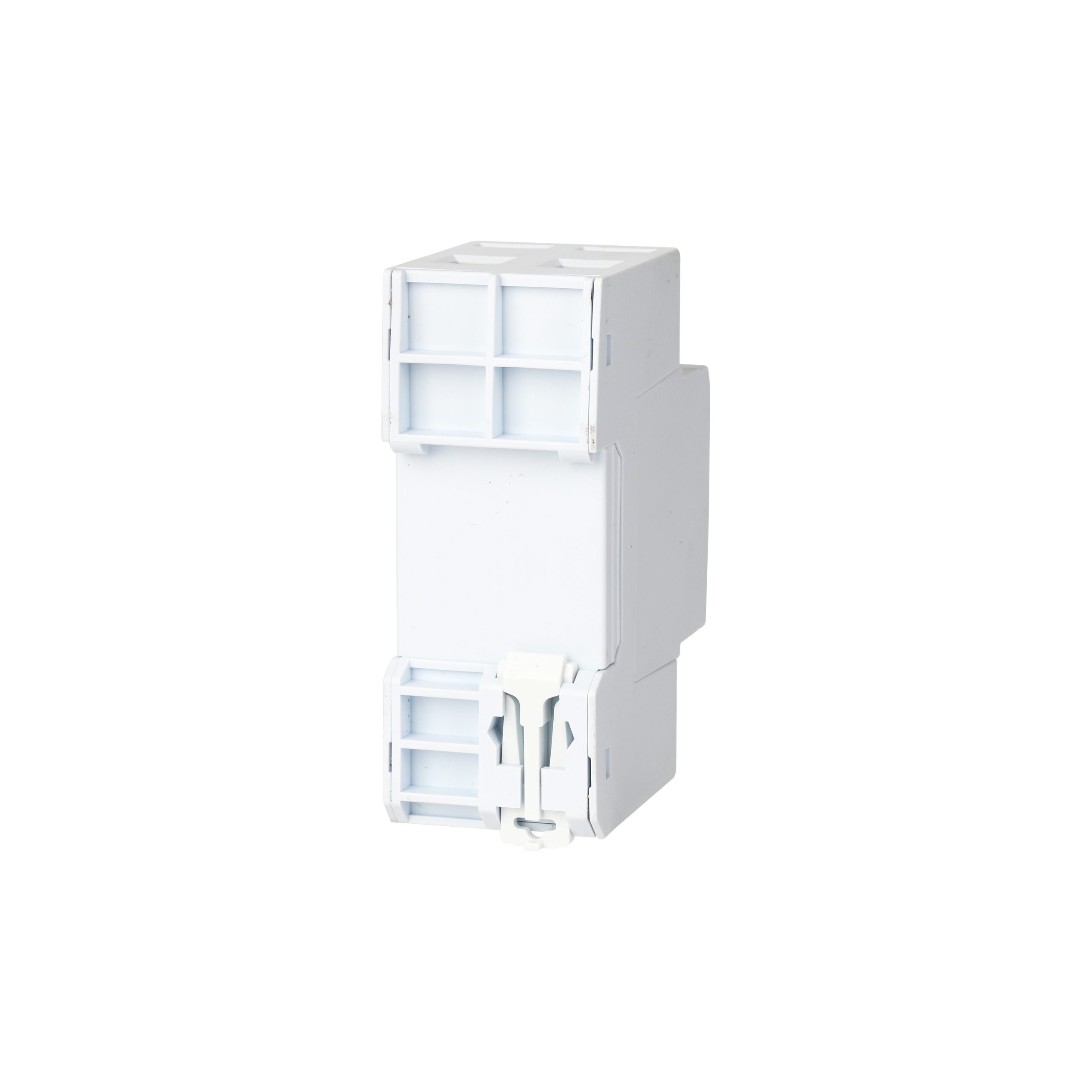

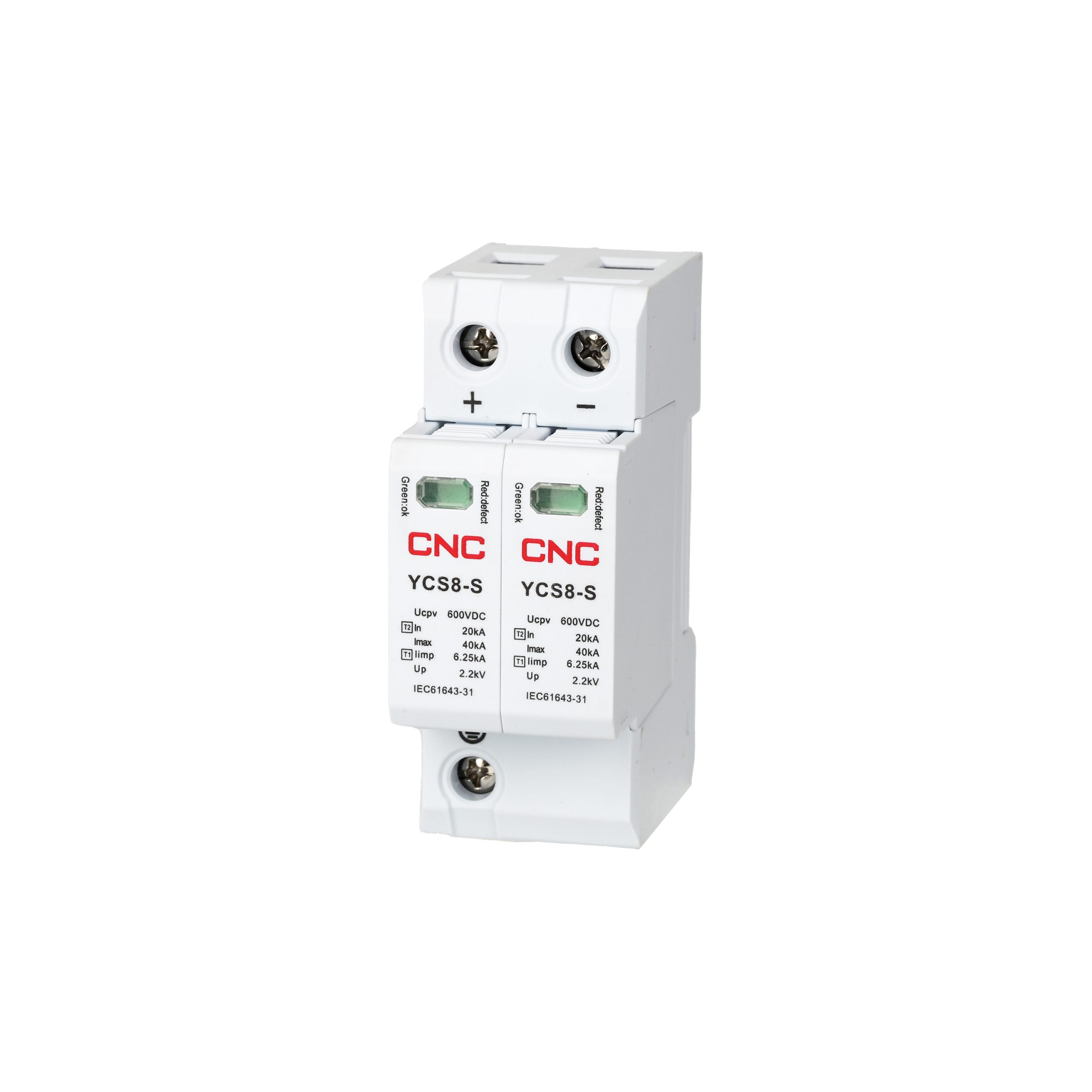

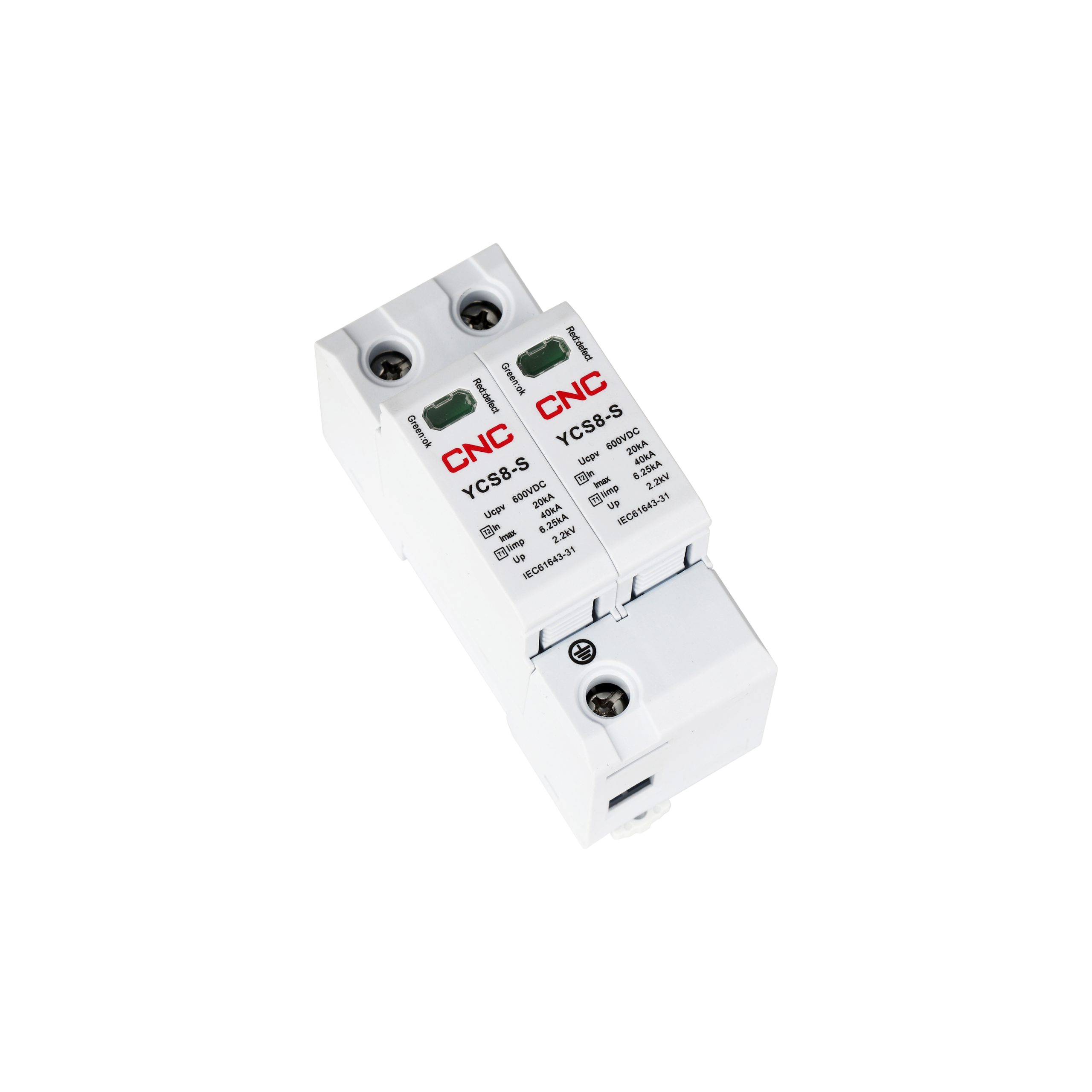

Thiết bị chống sét lan truyền DC SPD In:20kA, Imax:40kA 2P Uc:1000VDC | YCS8-S I+II 2P

Tổng quan

Dòng YCS8-□ được áp dụng cho hệ thống phát điện quang điện. Khi xảy ra hiện tượng quá điện áp đột biến trong hệ thống do sét đánh hoặc các lý do khác, bộ bảo vệ ngay lập tức tiến hành trong thời gian nano giây để đưa điện áp đột biến xuống đất, nhờ đó bảo vệ các thiết bị điện trên lưới điện.

Đặc trưng

● Bảo vệ đột biến T2/T1+T2 có hai loại bảo vệ, có thể đáp ứng thử nghiệm SPD Loại I (dạng sóng 10/350 μS) và Loại II (dạng sóng 8/20 μS) và mức bảo vệ điện áp Lên 1,5kV;
● SPD dạng mô-đun, công suất lớn, dòng xả tối đa Imax=40kA;
● Mô-đun có thể cắm được;
● Dựa trên công nghệ oxit kẽm, nó không có dòng điện sau tần số và tốc độ phản hồi nhanh, lên tới 25ns;
● Cửa sổ màu xanh lá cây biểu thị bình thường và màu đỏ biểu thị lỗi và mô-đun cần được thay thế;
● Thiết bị ngắt kết nối nhiệt kép cung cấp khả năng bảo vệ đáng tin cậy hơn;
● Các tiếp điểm tín hiệu từ xa là tùy chọn;
● Phạm vi bảo vệ đột biến của nó có thể từ hệ thống điện đến thiết bị đầu cuối;
● Nó có thể áp dụng để chống sét trực tiếp và chống sét lan truyền cho các hệ thống DC như hộp tổ hợp PV và tủ phân phối PV.

Dữ liệu kỹ thuật

Người mẫu		YCS8-S
Tiêu chuẩn		IEC61643-31:2018; EN 50539-11:2013+A1:2014
Hạng mục kiểm tra		T1+T2			T2
Số cực		2P	3P	3P	2P		3P				3P
Điện áp làm việc liên tục tối đa Ucpv		600VDC	1000VDC	1500VDC	600VDC		1000VDC				1500VDC
Dòng xả tối đa Imax(kA)		40
Dòng phóng điện danh nghĩa In(kA)		20
Dòng xung tối đa khập khiễng (kA)		6,25			/
Cấp bảo vệ điện áp Lên (kV)		2.2	3.6	5.6	2.2		3.6				5.6
Thời gian đáp ứng tA(ns)		25
Điều khiển từ xa và chỉ báo
Trạng thái làm việc/chỉ báo lỗi		Xanh/đỏ
Danh bạ từ xa		Không bắt buộc
Thiết bị đầu cuối từ xa khả năng chuyển mạch	AC	250V/0,5A
	DC	250VDC/0,1A/125VDC 0,2A/75VDC/0,5A
Khả năng kết nối thiết bị đầu cuối từ xa		1,5 mm2
Cài đặt và môi trường
Phạm vi nhiệt độ làm việc		-40oC-+70oC
Độ ẩm làm việc cho phép		5%…95%
Áp suất không khí/độ cao		80k Pa…106k Pa/-500m 2000m
Mô-men xoắn đầu cuối		4,5Nm
Mặt cắt dây dẫn (tối đa)		35mm2
Phương pháp cài đặt		DIN-rail tiêu chuẩn DIN35
mức độ bảo vệ		IP20
Chất liệu vỏ		Cấp chống cháy UL 94 V-0
Bảo vệ nhiệt		Đúng

Kích thước tổng thể và lắp đặt (mm)

Ứng dụng: là thiết bị điện công nghiệp được sử dụng rộng rãi ở các công trình công nghiệp và công trình dân dụng. Chúng đặc biệt được sử dụng trong các mạng điện hạ thế.
