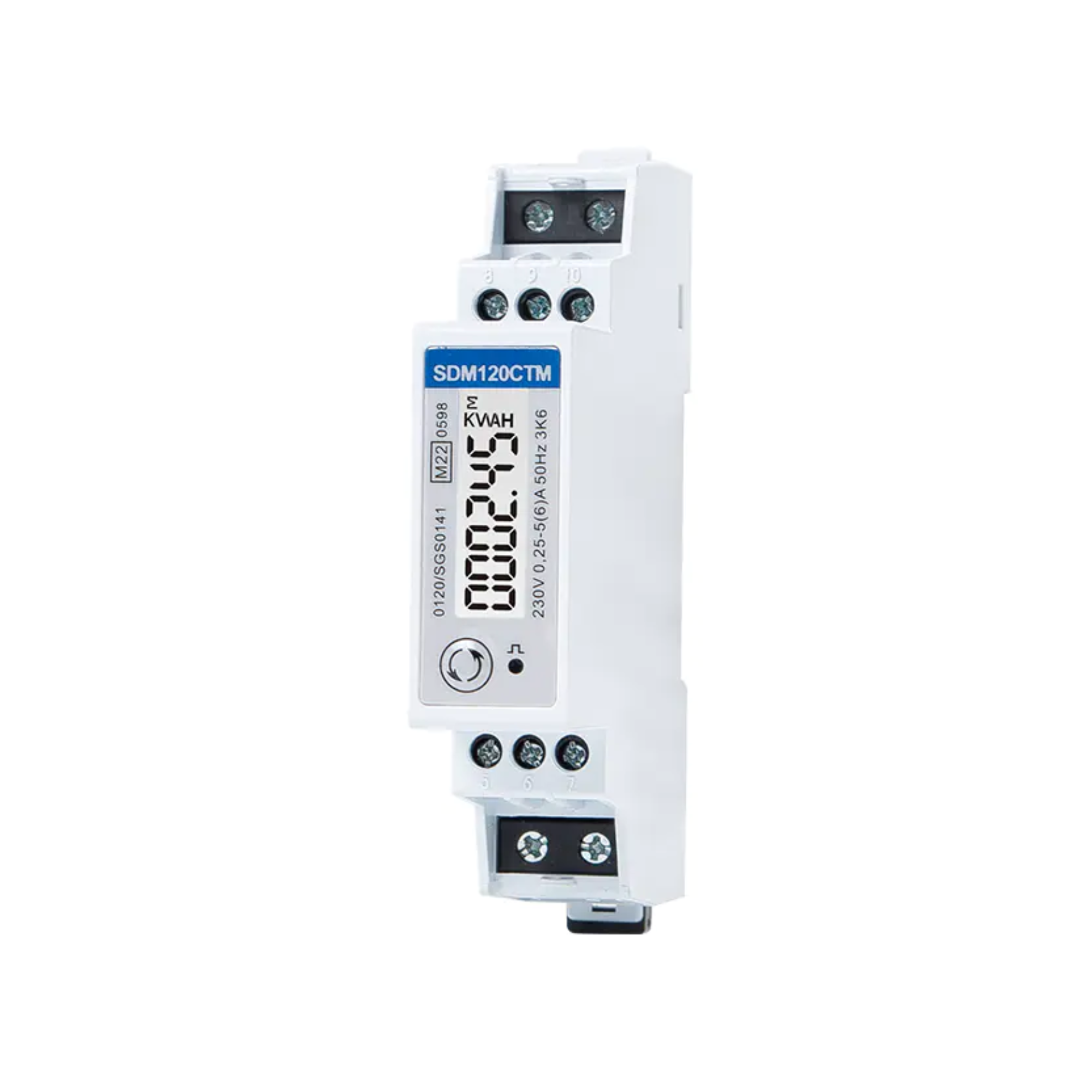

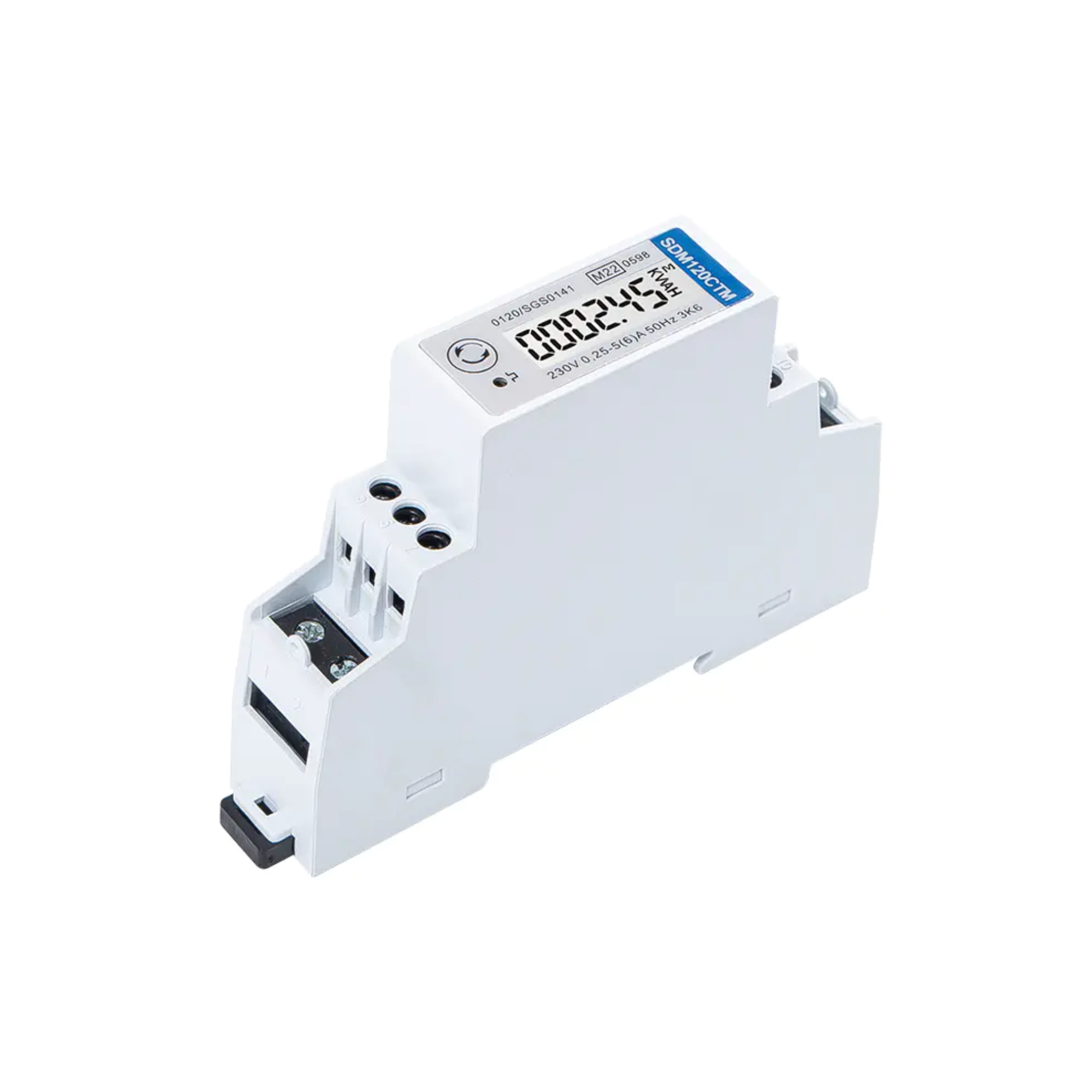

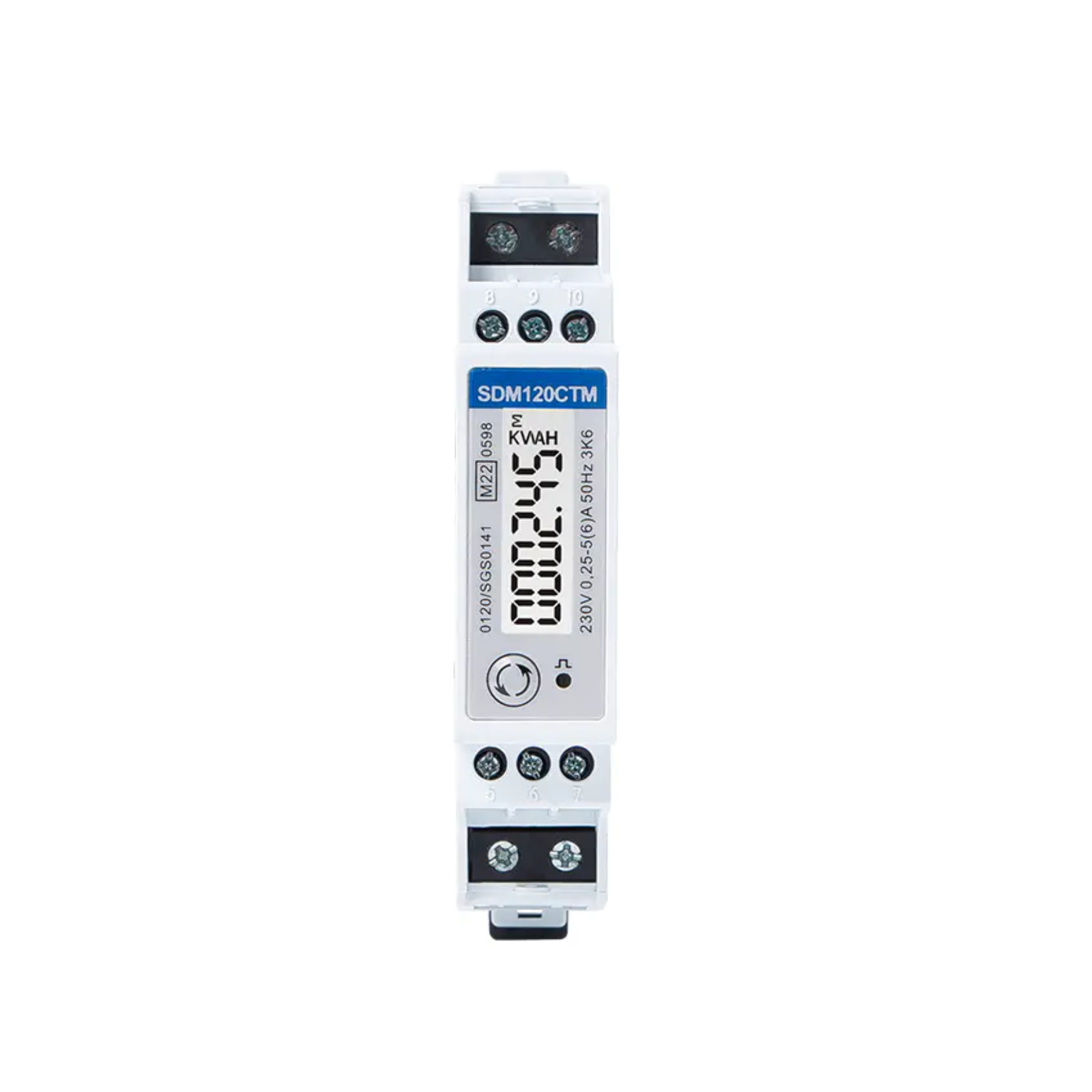

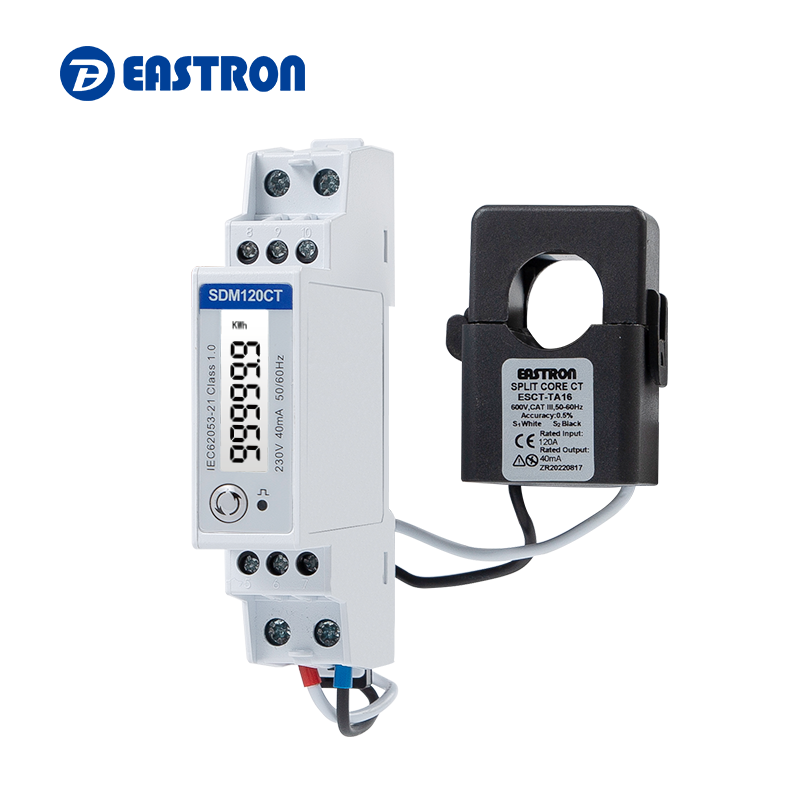

ĐỒNG HỒ BÁM TẢI GIÁN TIẾP + CT 1PHA EASTRON (SDM120CTM-40mA)
Meter EASTRON SDM120CTM-40mA là đồng hồ đo năng lượng mặt trời PV/Zero Export loại MID CT Din Rail 1 pha đa chức năng với đầu ra RS485.
Có chức năng đo năng lượng hoạt động, năng lượng phản kháng, dòng điện, điện áp, công suất, hệ số công suất, tần số, v.v. Hai đầu ra xung và 1 cổng giao tiếp (RS485 Modbus/DLT645) được cung cấp để giám sát và cài đặt từ xa, phổ biến với hệ thống điện mặt trời PV 1 pha.
Đồng hồ đo có thể cấu hình để hoạt động với nhiều loại CT, mang lại cho thiết bị phạm vi hoạt động rộng.
Chức năng: dùng để bám tải chống phát ngược điện dư lên lưới điện quốc gia
Tương thích: Inverter Deye. Growatt,…
Thông số kỹ thuật: Meter EASTRON SDM120CTM-40mA
| Đặc điểm điện | ||
| Loại đo lường | RMS trên hệ thống AC một pha (1P+N) | |
| Độ chính xác đo lường | Quyền lực | 1% phạm vi tối đa |
| Năng lượng hoạt động | IEC 62053-21 Lớp 1.0/ EN50470-1/3 Lớp B | |
| Năng lượng phản ứng | IEC62053-23 Lớp 2, IEC 61557-12 Lớp 2 | |
| Tính thường xuyên | 0,2% tần số trung bình | |
| Hiện hành | 0,5% phạm vi tối đa | |
| Điện áp | 0,5% phạm vi tối đa | |
| Hệ số công suất | 1% của sự thống nhất (0,01) | |
| Đầu vào & Đầu ra | |||
| Đầu vào | Hiện hành | CT Tiểu học | 1-9999A |
| CT thứ cấp | 1A/5A | ||
| Dòng điện tối thiểu | 0,25A | ||
| Dòng điện khởi đầu | 10mA | ||
| Điện áp | Điện áp định mức (Un) | 230V | |
| Điện áp hoạt động | 80%~120% của Un | ||
| Đầu ra | SDM120CTP | 2 Đầu ra xung cho năng lượng imp/exp. | |
| SDM120CTM | 2 Đầu ra xung + RS485 Modbus | ||
| SDM120CTMB | 2 Đầu ra xung + M-bus EN13757-3 | ||
| Truyền thông Modbus | |
| Giao diện chuẩn và giao thức | RS485 và MODBUS RTU |
| Địa chỉ liên lạc | 1~247 |
| Khoảng cách truyền dẫn | Tối đa 1000m |
| Tốc độ truyền | 1200bps~9600bps |
| Sự ngang bằng | Không có (mặc định), Lẻ, Chẵn |
| Dừng Bit | 1 hoặc 2 |
| Thời gian phản hồi | <100ms |
| Truyền thông M-Bus EN13757-3 | |
| Địa chỉ liên lạc | 1~250 |
| Khoảng cách truyền dẫn | Tối đa 1000m |
| Tốc độ truyền tải | 300bps~9600bps |
| Sự ngang bằng | Không có (mặc định), Lẻ, Chẵn |
| Dừng Bit | 1 hoặc 2 |
| Thời gian phản hồi | <100ms |
Dây điện và Kích thước [mm:]
Sơ đồ đấu dây
Kích thước
—————————————————————
