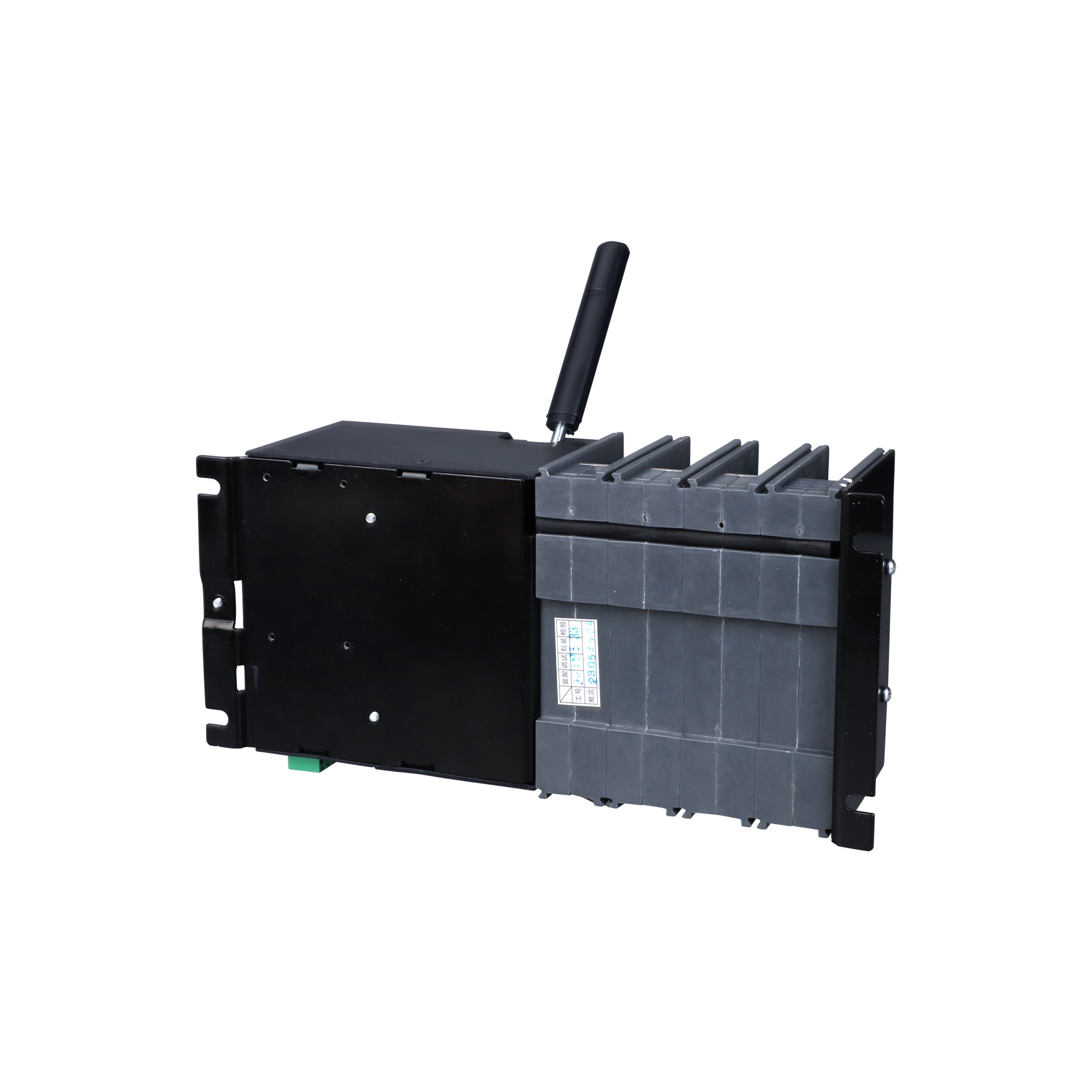

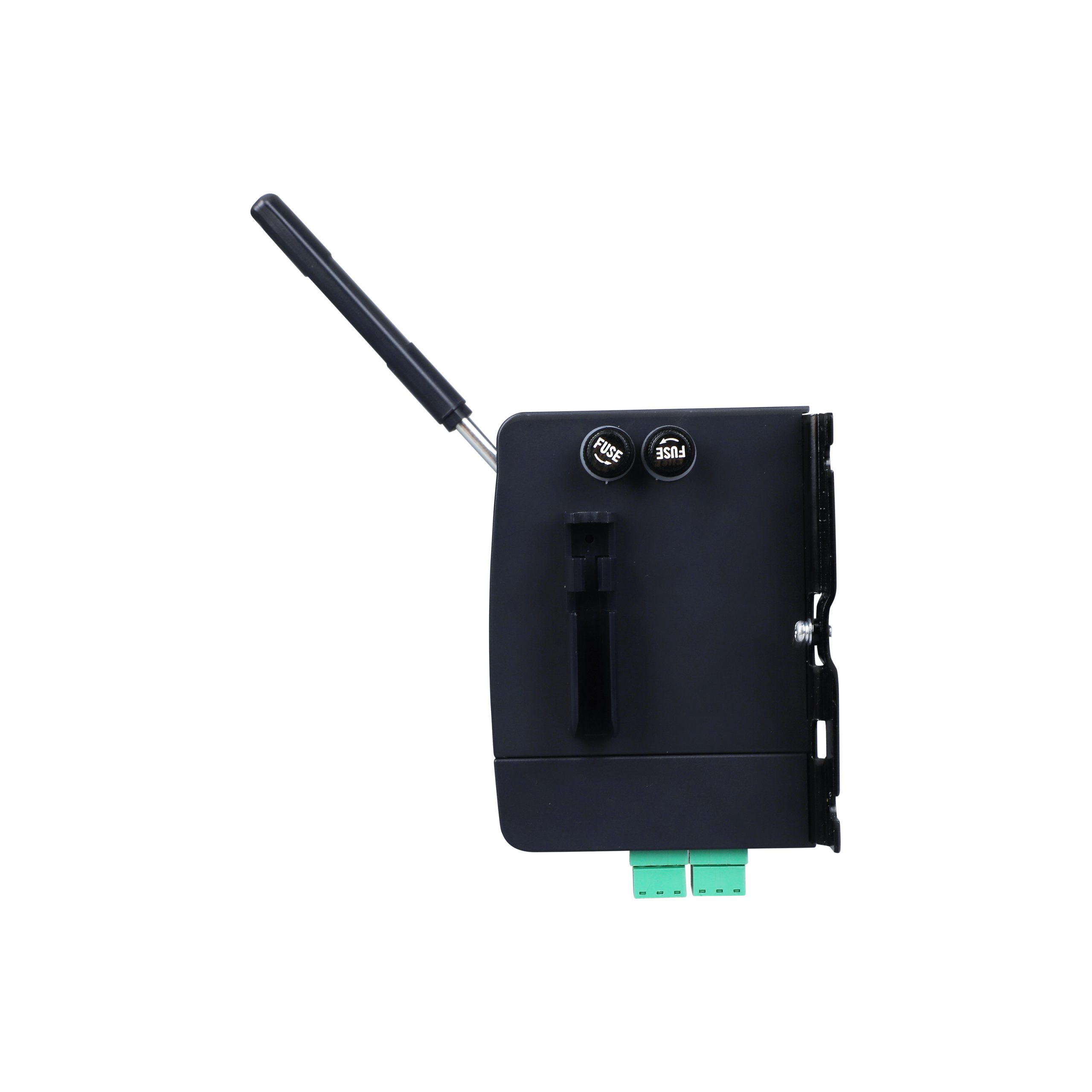

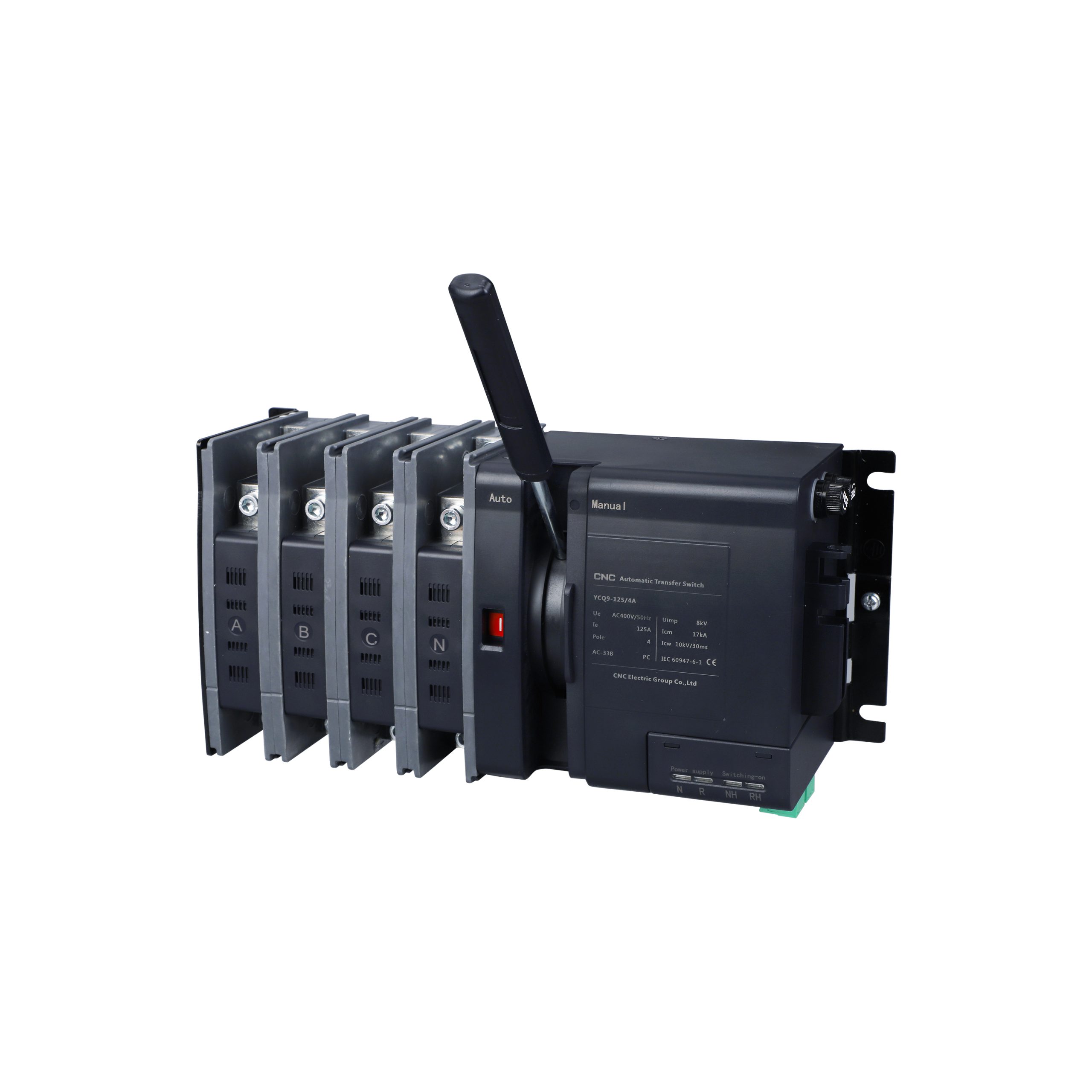

Bộ chuyển nguồn tự động | YCQ9-125/4A
Tổng quan
Công tắc chuyển mạch tự động dòng YCQ9 phù hợp với điện áp làm việc định mức AC 50Hz AC400V, dòng điện hoạt động định mức lên đến 630A ba pha bốn dây mạch kép lưới cung cấp điện, tự động kết nối một hoặc nhiều mạch tải từ một cung cấp điện cho một nguồn khác để đảm bảo tải cung cấp điện bình thường cho mạch.
Sản phẩm phù hợp cho các tòa nhà công nghiệp, thương mại, cao tầng và dân cư,
Đặc trưng
Dữ liệu kỹ thuật
| Người mẫu | YCQ9-63 | YCQ9-125 | YCQ9-250 | YCQ9-630 |
| Chức năng | Cách ly, chuyển mạch | |||
| Kết cấu | Tích hợp | |||
| Mức thiết bị điện | Lớp PC | |||
| Thể loại sử dụng | AC-33B | |||
| Số lượng cực | 2P、 3P、4P | |||
| Điện áp cách điện định mức Ui （ V） | AC800 | AC1000 | |||
| Điện áp hoạt động định mức Ue (V) | AC400（Sản phẩm 2P AC230） | AC415 | |||
| Dòng điện định mức Ie （ A） | 16,20,25,32,40,50,63 | 50,63,80,100,125 | 125,160,200,225,250 | 250,315,350,400,450,500,630 | |
| Tần số hoạt động định mức (Hz) | 50 | ||||
| Điện áp chịu xung định mức Uimp (kV) | 8 | 12 | |||
| Dòng điện xung định mức chịu được Icw(kA) | 5/30ms | 10/30ms | 25/1ms | ||
|
Khả năng đóng ngắn mạch định mức Icm（kA） |
8 | 17 | 52,5 | ||
| Thời gian chuyển tiếp liên hệ (giây) | 0,6±20% | ||||
| Thời gian chuyển giao hoạt động ( giây) | 1,3±10% | ||||
| Thời gian trở về ( giây) | 1,3±10% | ||||
| Thời gian mất điện ( giây) | 0,6±20% | ||||
| Phương pháp hoạt động | Tự động/Thủ công | ||||
| Chuyển đổi vị trí | Bình thường ( I)、Mất điện ( O)、Chờ (II) | ||||
| Độ bền cơ học (lần) | 8000（*） | 4000（ *） | |||
| Độ bền điện (lần) | 2000（*） | 1000（*） | |||
| Điều kiện môi trường áp dụng và lắp đặt | |||||
| Nhiệt độ làm việc (℃) | -5~+40 | ||||
| Độ cao ( m) | ≤2000 | ||||
| Điều kiện khí quyển |
Độ ẩm tương đối của không khí không được vượt quá 50% ở nhiệt độ môi trường cao nhất là +40℃. Ở nhiệt độ thấp hơn, độ ẩm tương đối có thể cao hơn, chẳng hạn như đạt 90% ở +20℃. Cần áp dụng các biện pháp đặc biệt để phòng ngừa hiện tượng ngưng tụ do thay đổi nhiệt độ; |
||||
| Mức độ ô nhiễm | 3 | ||||
| Môi trường cài đặt | Những nơi không có rung động và tác động rõ ràng | ||||
| Môi trường EMC | Môi trường B | ||||
| Mức độ bảo vệ | IP20 | ||||
| Phạm vi độ lệch điện áp nguồn điện ( V) | 160±10% | ||||
| Phạm vi điện áp làm việc bình thường | 85%Ue~110%Ue | ||||
| Cài đặt | Lắp đặt cố định theo chiều dọc | ||||
| Phương pháp đấu dây | Dây vít | ||||
| Sự liên quan | Kết nối phía trước | ||||
| Số lượng dây dẫn tối đa được phép kẹp vào | 1 | 2 | |||
| Mô-men xoắn vít tối đa | 2,5 | 6 | 10 | 22 | |
Kích thước tổng thể và lắp đặt (mm)
Ứng dụng: là thiết bị điện công nghiệp được sử dụng rộng rãi ở các công trình công nghiệp và công trình dân dụng. Chúng đặc biệt được sử dụng trong các mạng điện hạ thế.
